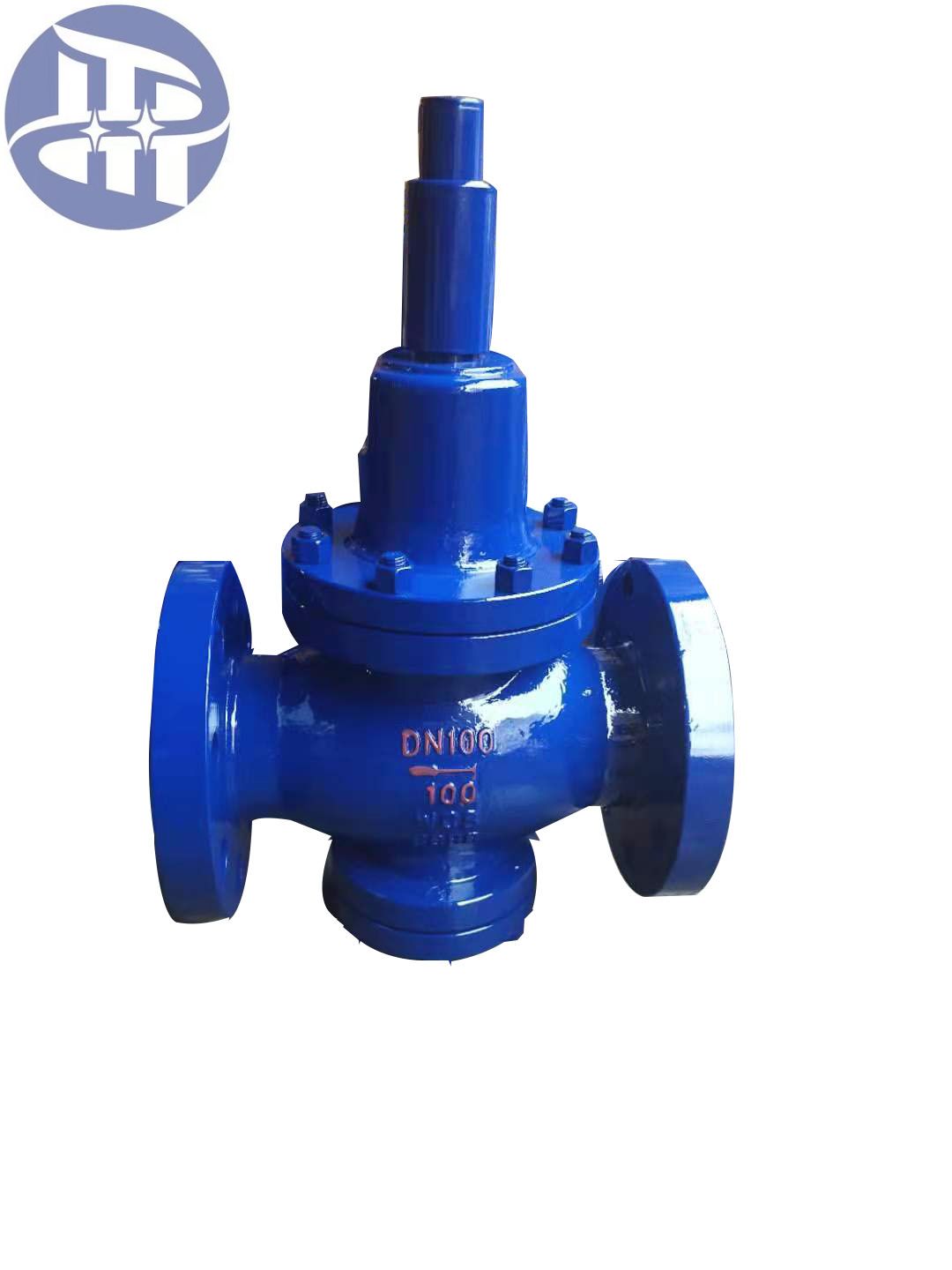

Y42X型直接作用式弹簧活塞式减压阀

一. Y42X型直接作用式弹簧活塞式减压阀概述:

Y42X/F型直接作用式弹簧活塞式减压阀主要由调节弹簧、活塞、阀座、阀瓣等零件组成通过调节调节螺钉,即可调节阀后出口压力,该阀使用寿命长,耐高压,广泛用于城市给排水,消防供水及其他工业供水系统,煤矿井下生活用水及排水系统中起减压稳压的作用。

二. Y42X型直接作用式弹簧活塞式减压阀执行标准:

1. 设计制造标准:GB/T12244

2. 结构长度标准:JB/T2205

3. 法兰连接标准:JB/T79,GB/T9113,HG/T20592,HG/T20615,ASME B16.34,JIS B2220等标准

4. 压力试验标准:GB/T12245/GB/T13927

三. Y42X型直接作用式弹簧活塞式减压阀工作原理:

1. 本阀通过启闭件的节流,造成压力损失迫使进口压力在出口处降低到设定值,当流量和压力变化时,利用本身介质能量来控制出口压力基本不变的目的。

2. 本阀介质走向上进下出,当调节出口压力时,顺时针旋转调节螺栓,迫使活塞向下移动,打开主阀,改变节流面积,造成压力损失,实现减压,由阀后介质通过X通道流入活塞下方,与活塞上方保持压力平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置,由于本阀采用卸荷机构,减小了进口压力变化对出口压力的影响,同时加大了出口压力作用面积,即加大敏感元件作用面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。

四. Y42X型直接作用式弹簧活塞式减压阀主要技术参数和性能规范:

公称压力(MPA)

试验压力(MPA)

压力调节范围(MPA)

适用温度(℃)



壳体试验

密封试验

进口压力

出口压力

最小压差

背压

压力特性

流量特性

1.6

2.4

1.76

≤1.6

0.2-1.0

≤0.2

≤0.15

P2×10%

P2×20%

≤80

2.5

3.75

2.75

≤2.5

0.3-1.6

≤0.2

≤0.25

P2×10%

P2×20%

≤80

4.0

6

4.4

≤4.0

0.3-2.5

≤0.2

≤0.25

P2×10%

P2×20%

≤80

6.4

9.6

7.04

≤6.4

0.5-3.0

≤0.25

≤0.4

P2×12%

P2×25%

≤80

五. Y42X直接作用式弹簧活塞式减压阀流量系数CV值:

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500


CV

1

2.5

4

6.5

9

16

25

36

64

100

140

250

400

570

780

1020

1500


六. Y42X直接作用式弹簧活塞式减压阀主要零件材料:

零件名称

零件材料


阀体/阀盖/底座

WCB


阀座

2Cr13


阀瓣

2Cr13


阀杆

2Cr13


缸套

2Cr13


活塞

2CR13


O型圈

EPDM


密封圈

EPDM


主阀弹簧

50CrVA


调节弹簧:

60Si12Mn


七.Y42X直接作用式弹簧活塞式减压阀主要外形尺寸:

公称通径(DN)

尺寸:(MM)

重量

KG)

L

D

D1

D2

b

f

H1

H2

Z-φd

20

160

105

75

55

16

2

90

220

4-14

11.5

25

180

115

86

65

16

2

95

255

4-14

15.5

32

200

135

100

78

18

2

100

255

4-18

18.7

40

220

145

110

85

18

2

115

325

4-18

22.7

50

250

160

125

100

20

3

120

325

4-18

30

65

260

180

145

120

20

3

125

330

4-18

40

80

310

195

160

135

22

3

135

340

8-18

48

100

350

215

180

155

24

3

160

355

8-18

80

125

400

245

210

185

26

3

200

560

8-18

95

150

450

280

240

210

26

3

205

580

8-23

95

200

500

335

295

265

30

3

220

630

12-23

125

250

600

405

355

320

32

3

270

750

12-25

270

300

800

460

410

375

32

4

310

780

12-25

445

350

850

520

470

435

36

4

390

850

16-25

680

400

900

580

525

485

38

4

420

925

16-30

850

八. Y42X直接作用式弹簧活塞式减压阀安装注意事项:

1. 减压阀前段要装Y型过滤器,安装减压阀之前必须对管路系统进行冲洗清理,防止焊渣,氧化皮等赃物进入阀门内部,容易导致阀门卡死,影响阀门正常工作

2. 减压阀应安装在便于操作和维修的地方,并且必须直立安装在水平管道上,应注意使管路介质的流向与阀体箭头的方向一致,切勿装反

3. 减压阀在安装使用时,应先把旁通管路上的截止阀打开排除管路中的水和液体,以防止减压阀产生水击现象损坏减压阀,当无异常现象后,按顺时针方向缓慢旋转调节螺钉,将出口压力调整到设定压力(以阀后压力表为准),设定好以后,将锁紧螺母背紧,拧上防护罩。

4. 减压阀的进口压力和出口压力之间的最小压差要>0.2MPA,否则阀门无法正常开启。

5. 减压阀前后应该有一段支管,阀前直管≥600MM,阀后直管长度≥1000MM。

6. 管道末端要加装安全阀,防止减压阀失效后,安全阀可以起跳泄压,保护管道安全。

.Y42X直接作用式弹簧活塞式减压阀调压方法:

1. 关闭上游(减压阀阀前)截止阀或其他切断阀

2. 打开下游(减压阀阀后)截止阀或者其他切断阀,把出口压力泄压(排空),避免背压产生,影响减压阀压力设定精度。

3. 将减压阀调节螺钉逆时针旋松,使弹簧处于自由状态(相对出口压力最低值)。

4. 慢慢开启上游(减压阀阀前)截止阀货其他切断阀到全开。

5. 顺时针慢慢往下拧紧调节螺钉,出口压力将逐步升高,直到设定值将调节螺钉锁定。

如果调压过头,须从第一步开始重新调,即从低压往高压调整

.Y42X直接作用式弹簧活塞式减压阀订购须知:

1. 减压阀实际进口压力,出口压力

2. 注明管道口径和压力

3. 液体温度及流量

4. 连接法兰标准
