300X缓闭止回阀

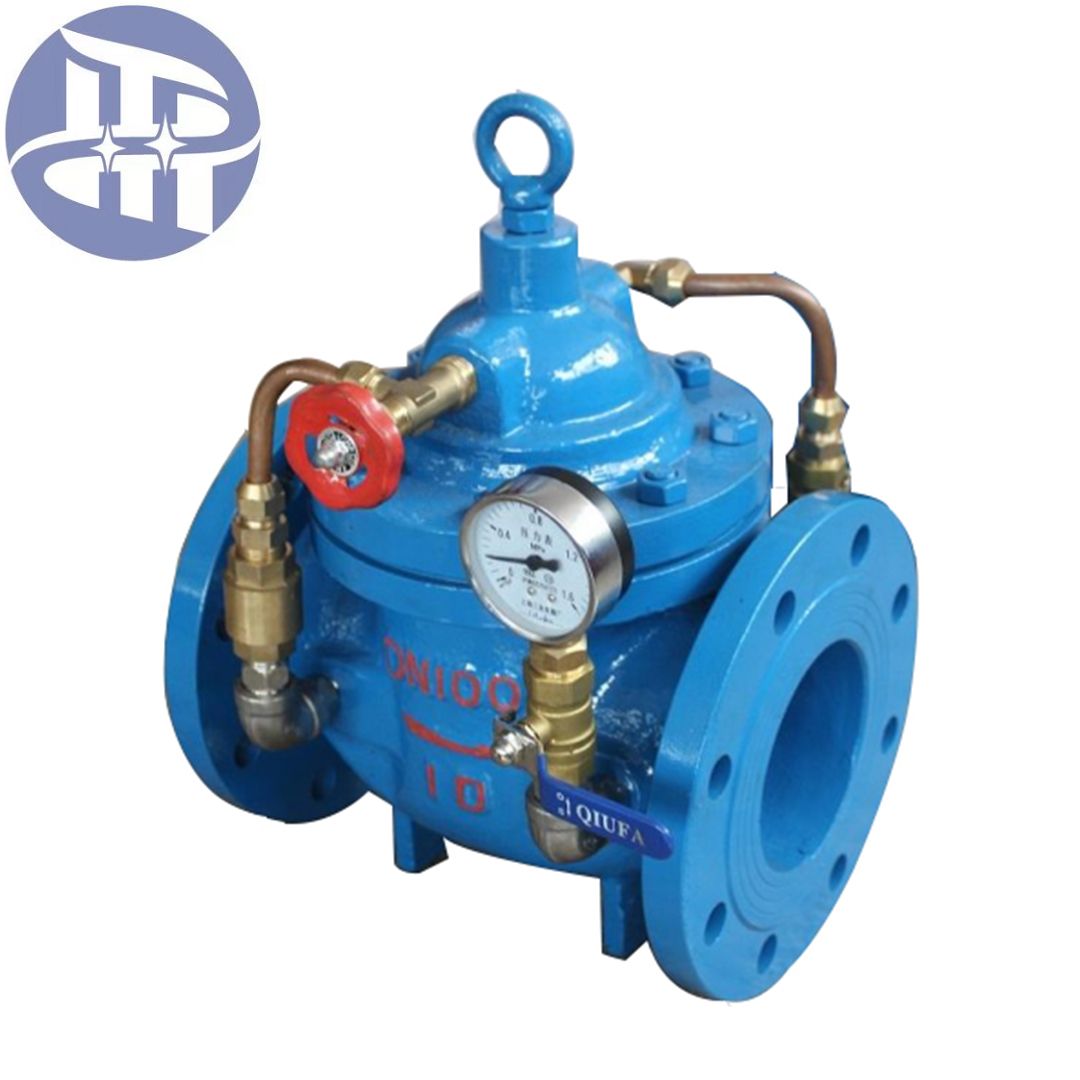

.300X缓闭止回阀概述:

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。防止水锺水击的产生,以达到缓闭消声的效果。300X缓闭止回阀安装在高层建筑给水系统以及其它给水系统的水泵出口处,防止介质倒流,水锤及水击现象的智能型阀门,可有效提高供水系统的安全可靠性。该阀将缓开、速闭、缓闭消除水锤技术原理一体化,防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按钮,阀门即可按照水泵操作规程自动实现启闭,流量大,压力损失小,适用于600口径以下的管道。300X缓闭式止回阀利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

.300X缓闭止回阀设计制造标准:

1. 设计制造标准:CJ/T-219

2. 结构长度:GB/T1221/厂家标准

3. 连接法兰标准:JB/T79,HG/T20592,HG/T20615,GB/T9113,ASME B16.5

4. 压力试验标准:GB/T13927

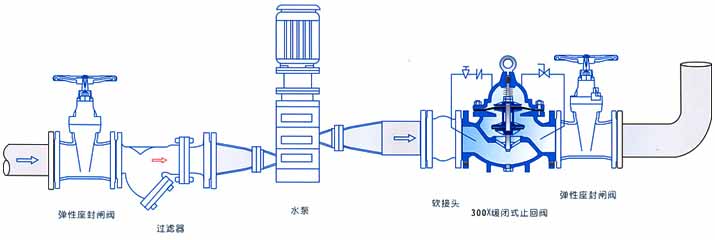

.300X缓闭止回阀工作原理:

当阀门从进口端给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

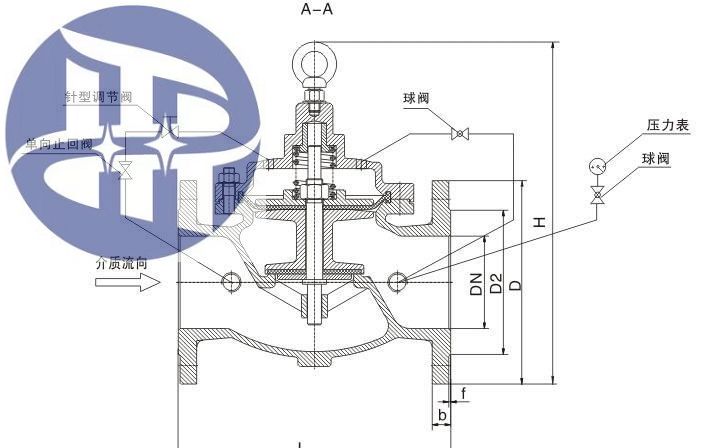

.300X缓闭止回阀结构图及主要零件材料:


零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

.300X缓闭止回阀压力试验:

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

0-80

1.6

2.4

1.76

0-80

2.5

3.75

2.75

0-80

.300X缓闭止回阀安装注意事项:

1. 安装300X微阻缓闭止回阀时注意介质流动方向要与阀体所标示的箭头方向一致,避免事故发生;
2.在安装期间,请勿使得300X缓闭止回阀与其他阀门直接连接;
3.在阀板操作的半径范围内,请勿加入组塞物或是管接头;
4.在300X缓闭止回阀前方或是后面不要在安装变径管;
5.在管道拐弯处的位置安装该阀要注意留有足够大的空间位置。
