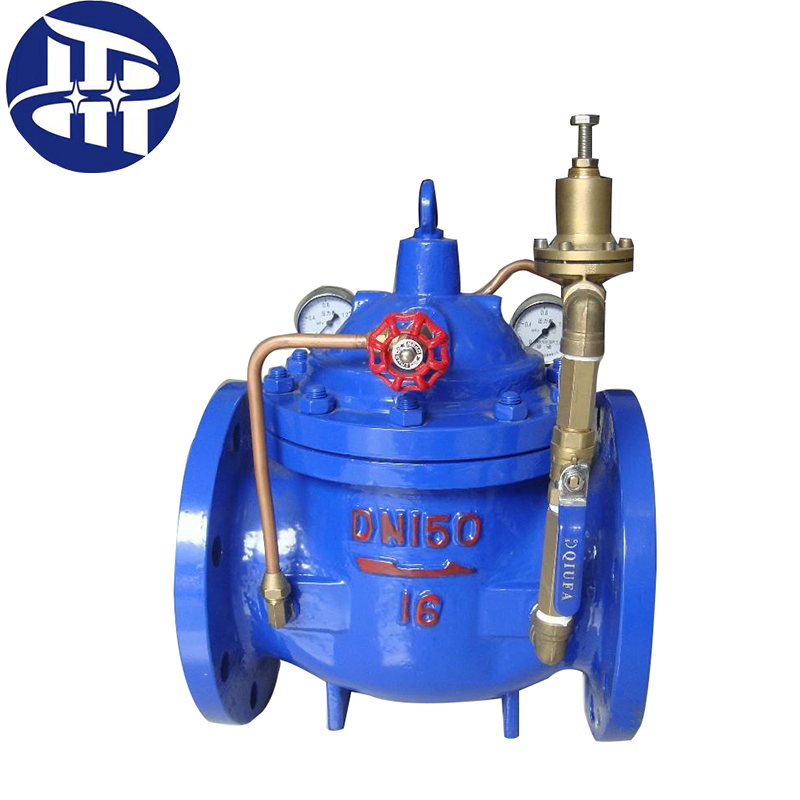

一.200X可调式减压稳压阀产品简介：
200X可调式减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。
本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二.200X可调式减压稳压阀执行标准：
设计制造标准：CJ/T219
结构长度：厂家标准
连接法兰标准：JB/T79，GB/T9113,HG/T20592，HG/T20615
压力试验标准：CJ/T219,GB/T13927
三.200X可调式减压稳压阀工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。

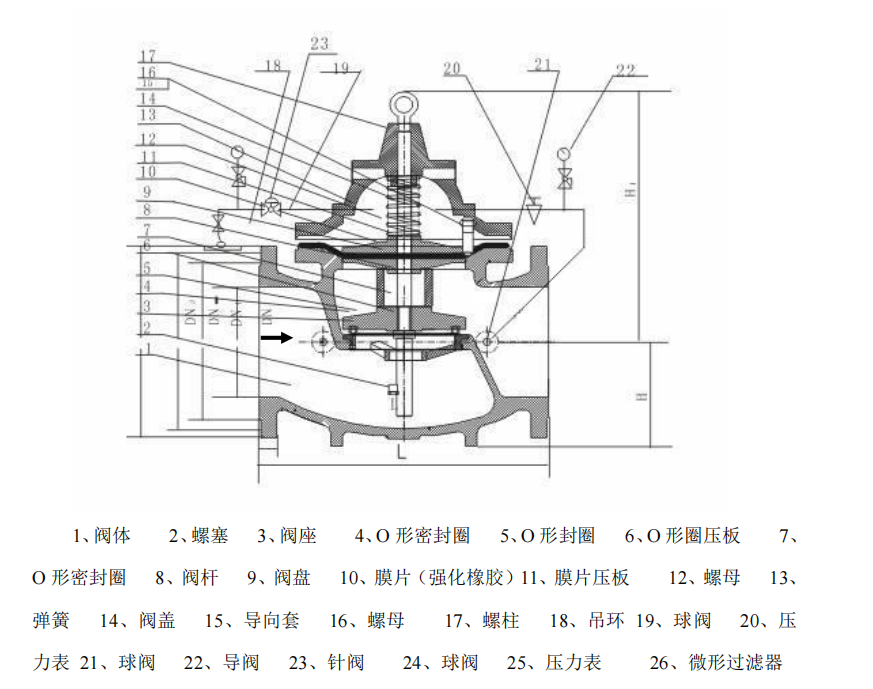

四.200X可调式减压稳压阀结构形式：
五.200X可调式减压稳压阀主要技术参数：
公称压(Mpa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 最高进口压力(MPa) | 出口可调压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | ||
2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
公称通径DN | L | H | H1 | A | B |
50 | 250 | 335 | 90 | 170 | 170 |
65 | 280 | 345 | 98 | 180 | 180 |
80 | 310 | 355 | 110 | 190 | 190 |
100 | 350 | 365 | 120 | 200 | 200 |
125 | 400 | 445 | 145 | 215 | 215 |
150 | 450 | 460 | 155 | 230 | 230 |
200 | 550 | 505 | 190 | 255 | 255 |
250 | 650 | 550 | 250 | 295 | 295 |
300 | 800 | 710 | 290 | 325 | 325 |
七.200X可调式减压阀安装调试方法：
1、 主阀应水平卧式安装，安装前要彻底清除管道内的杂物。要注意主阀体外水流标示箭头， 遵循方向安装。安装后应确保没有管路应力作用在阀体及阀内部件上。
2、 主阀前要装一只闸阀和一只过滤器，主阀后也要装一只闸阀，以便于维修。
3、 导阀与导管控制系统已于出厂前装配和调整完毕，如导阀出厂设定压力值不适合现场要 求，可通过拧紧或放松导阀上端螺钉来调节，顺时针拧动螺钉为增加压力，逆时针拧动螺 钉为减少压力，调节完后拧紧锁紧螺母。
4、 主阀上的微型过小滤器 26 要定期清洗。
5、 通水前必须彻底冲洗管路系统。
6、 对重要给水管路应安装旁通阀

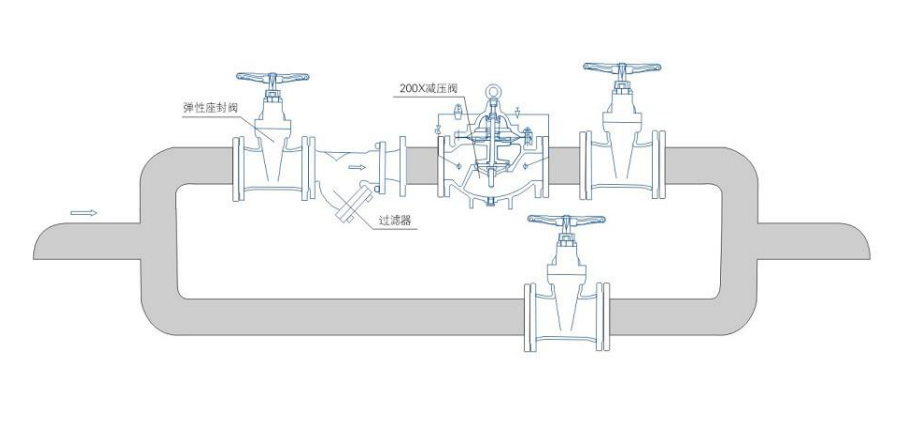

八.200X可调式减压阀安装示意图：
