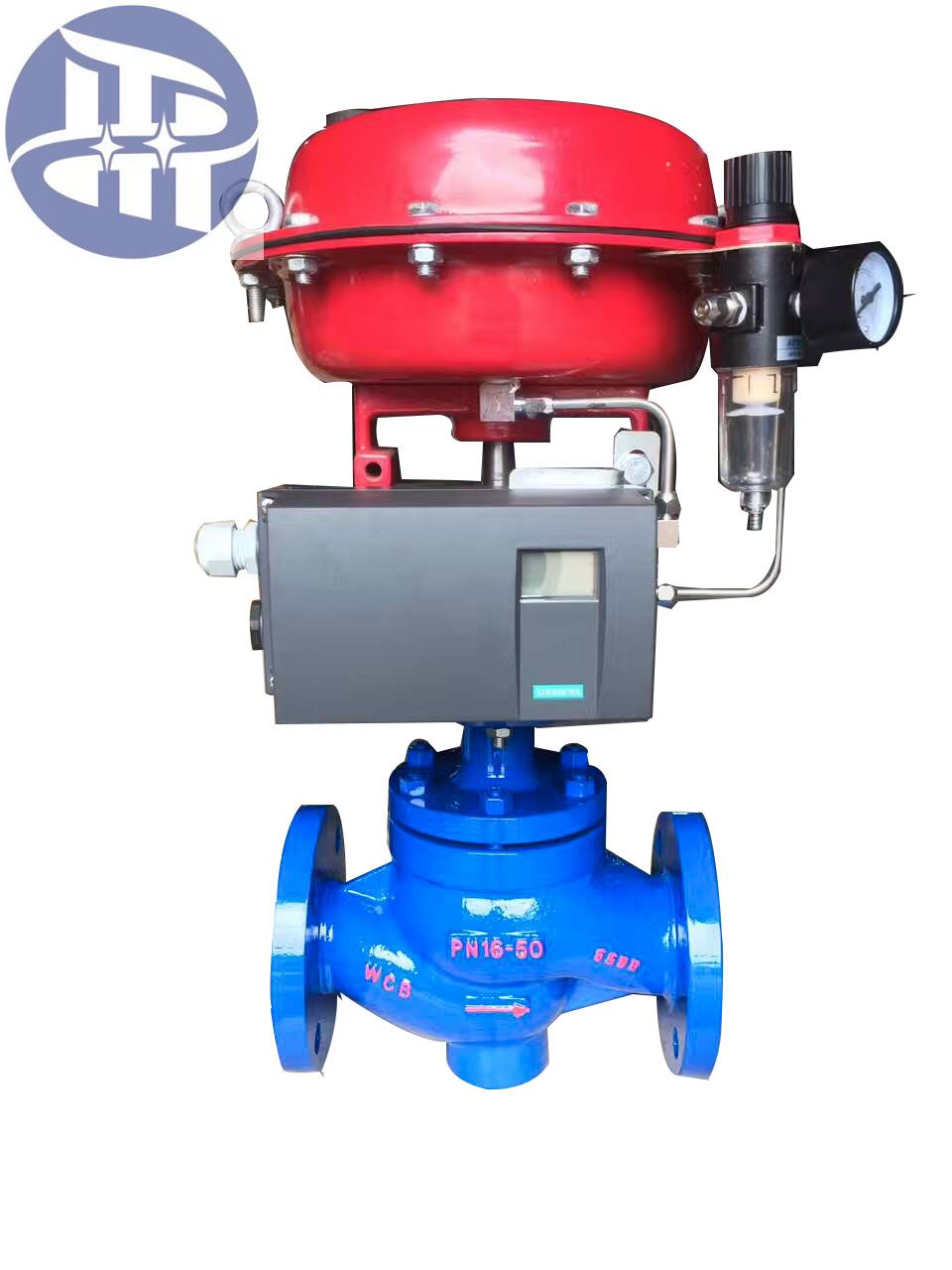

ZJHP-16C-DN50气动单座调节阀配套西门子定位器

一.ZJHP气动单座调节阀产品概述：

ZJHP气动单座调节阀由气动多弹簧薄膜执行器和低阻流单座执行器，根据现场调节精度要求可配套国产电气定位器，智能电气阀门定位器，进口智能型电气阀门定位器，根据现场DCS系统要求，可以提供4-20MA输入输出信号，带HART传输协议等功能定位器，还可以配套顶装手轮和侧装手轮要求，实现紧急情况下切换手动调节，新型执行机构具有安装高度低，重量轻，安装校正简便，阀体结构紧凑，流道通畅，具有较大的流量系数。

ZJHP气动单座调节阀采用顶导向结构，流道呈 S 流线型。具有结构紧凑、动作灵敏、压降损失 小、阀容量大、流量特性精确、维护方便等优点，可用于较苛刻的工作条件。特别适用于泄漏要 求高、阀前后压差不大的工作场合。 广泛应用于水利，环保，医药化工，冶金，蒸汽，化工，水电，火电，印染，造纸等行业无颗粒物质管道，根据仪表和DCS系统发送的控制信号对管道内的介质压力，流量和温度进行有效调节。

二. ZJHP气动单座调节阀执行标准：

1. 设计制造标准：GB/T4213

2. 结构长度：GB/T12211/厂家标准：

3. 连接法兰标准：JB/T79，HG/T20592，GB/T9113，HG/T20615，ASME B16.5，JIS B2220

4. 压力试验标准：GB/T4213/GB/T13927

三.ZJHP气动单座调节阀主要零件材料：

1.本体材质：碳钢

阀体材质：

WCB,WCC,LCB,LCC,WC6,WC9

阀芯

材质

304/316

304/316

304/316

304/316

密封

RPTFE

--

STL

SS

阀座

材质

304/316

304/316

304/316

304/316

密封

RPTFE

--

STL

SS

允许泄漏量

等级

V/VI级

IV级

IV/V级

IV/V级

执行标准：

GB/T4213

使用温度（℃）

WCB/WCC

-5+160

-5+230

-5-425

-5-425


LCB/LCC

-45+160

-45+230

-45+350

-45-350


WC6/WC9

-5+160

-5+230

-5+540

-5-590

2. 本体材质：不锈钢

阀体材质：

CF8/CF8M/CF3/CF3M

阀芯

材质

304/316

304/316

304/316

304/316

密封

RPTFE

--

STL

SS

阀座

材质

304/316

304/316

304/316

304/316

密封

RPTFE

--

STL

SS

允许泄漏量

等级

V/VI级

IV级

IV/V级

IV/V级

执行标准：

GB/T4213

使用温度（℃）

-45+160

-196+230

-196+540

-196+540

四. ZJHP气动单座调节阀产品主要技术参数和性能能指标

1.调节阀主要技术参数：

公称通径mm

20

25

40

50

65

80

100

150

200

250

300

350

400

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

可与本公司
       商洽生产

额定流量
       系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6 1.6 4.0 6.4

行程mm

10

16

25

40

60

100



流量特性

直线、等百分比、快开型

介质温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰标准

符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

PN
       (MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可调比R

50:1

气源接头

M16×1.5



2. 气动薄膜执行器主要技术参数：

型号

ZHA-22
     ZHB-22

ZHA-23
       ZHB-23

ZHB-34
       ZHB-34

ZHA-45
       ZHB-45

ZHA-56
       ZHB-56

有效面积cm2

350

350

560

900

1600

行程mm

16

25

40

60

100

弹簧范围KPa

20～100(标准):40～200;
     80～240; 20～60; 60～100

3. ZJHP气动单座调节阀性能指标：

项目

指标值

项目

指标值

基本误差%

不带定位器

±5.0

始
       终
       点
       偏
       差
       %

气关

不带定位器

始点

±5.0

带定位器

±1.0

终点

±2.5

回差%

不带定位器

≤3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

≤1.0

气开

不带定位器

始点

±2.5

终点

±5.0

死区%

不带定位器

≤3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

≤0.4

允许泄漏量L/h

1×10-4×阀额定容量

额定行程偏差%

±2.5

注：本产品执行GB/T4213-92国家标准。

 五.    ZJHP气动单座调节阀主要外形尺寸：


DN

L

H

H1

质量(kg)

φA

PN16

PN40

PN64

普通

高温

PN6

PN16

PN40

PN64

PN6
       PN16

PN40
       PN64

20

181

194

206

398

548

45

52

65

19

23

285

25

185

197

210

410

560

50

57

70

20

24

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660

六. ZJHP气动单座调节阀可配套附件：

电气阀门位器，空气过滤减压阀，保位阀，行程开关，阀位传送器，手轮机构等

七.ZJHP气动单座调节阀订货须知：

订货时请填写《规格书》或注明以下内容：

1.若订货前还未选定型号，请向我们提供您的使用参数:

1）.公称通径、额定流量系数KV，

2）.流体性质（包括公称压力、温度、粘度或酸碱性）

3）.信号压力、弹簧范围，

4）.流量特性，

5）.阀的开关型式，

6）.阀体、阀芯材料。

7）.是否带附件，说明附件型号。以便我们的为您正确选型。

2.若已由设计单位选定我公司产品型号，请按型号直接向我司销售部订购

3.当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。
